OPTIFLEX 1300

Transmetteur de niveau radar à ondes guidées (TDR) pour les applications de niveau et d'interface exigeantes

  • Mesure en continu du niveau, de la distance, du volume, de la masse ou de l'interface liquide-liquide
  • Plage de mesure : 0,2…35 m (liquides), 0,2…35 m (solides)
  • -50…+300°C ; -1…300 barg

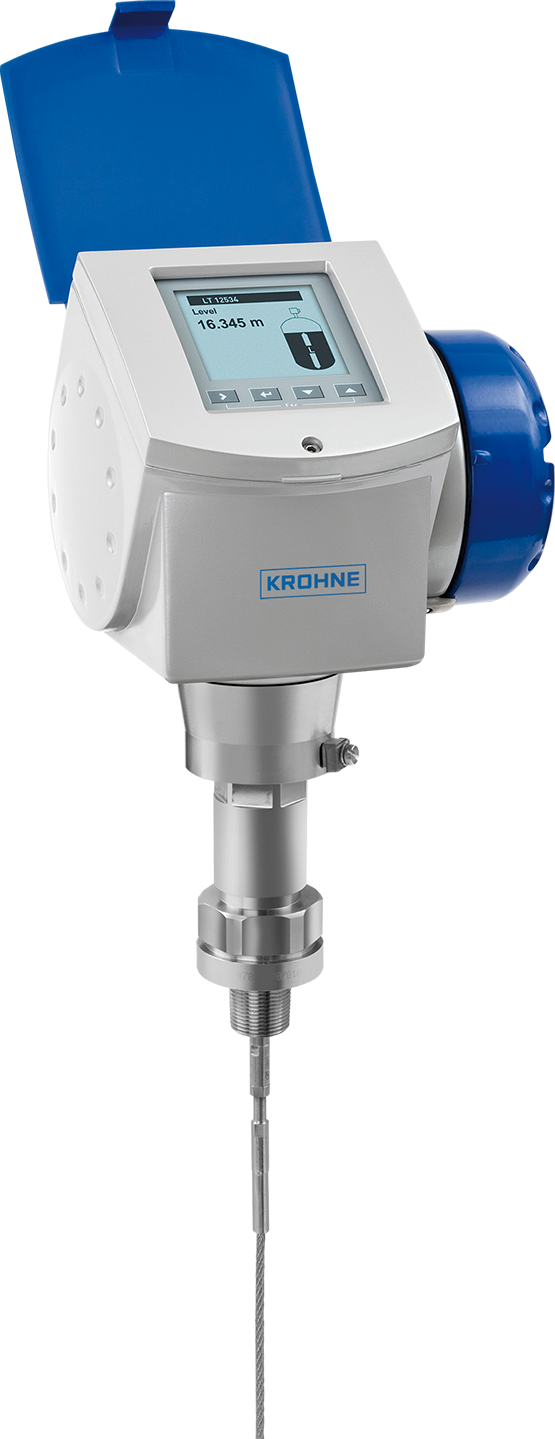

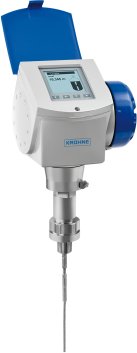

OPTIFLEX 1300 C - Modèle monocâble

Transmetteur de niveau radar à ondes guidées (TDR) OPTIFLEX 1300 C - Modèle monocâble

L'OPTIFLEX 1300 est un transmetteur de niveau radar à ondes guidées 2 fils (4…20 mA) qui se base sur la technologie (TDR) (Time Domain Reflectometry). Il mesure le niveau de solides, de liquides ou des interfaces liquide-liquide. À la différence des appareils (TDR) conventionnels, le radar à ondes guidées dispose d'une plus grande dynamique de signal et d'un générateur d'impulsions plus performant, ce qui se traduit par une meilleure répétabilité et une plus grande précision. L'OPTIFLEX 1300 offre une large gamme de sondes pour permettre de répondre aux exigences de n'importe quelle application.

Points forts du produit

  • Versions haute pression et haute température (HP/HT)
  • Deuxième sortie courant en option, par exemple pour sortie analogique et sortie d'interface liquide-liquide
  • Système d'étanchéité process Metaglas® pour une sécurité de process optimale (produits toxiques)
  • Pièces en contact avec le produit fabriquées en acier inox, Hastelloy®C ou PVDF ; matériaux spéciaux disponibles sur demande (p. ex. Monel®, tantale, titane, duplex, Inconel® 625)
  • Système de connexion rapide : convertisseur de mesure rotatif, pouvant être déposé sans interruption du process
  • Boîtier en acier inox pour environnements corrosifs
  • Protection intempéries en option
  • Également disponible avec modules électroniques pouvant être installés à une distance maximale de 14,5 m / 47,6 ft de la sonde
  • Construction NACE (MR 0175 / MR 0103 / ISO 15156)
  • Protection ESD (30 kV) pour une résistance plus importante aux décharges électrostatiques dans des applications solides

Applications typiques

Généralités

  • Applications lourdes et à interface liquide-liquide
  • Applications nécessitant des homologations pour les zones à atmosphère explosive
  • Installations à fort niveau de vibrations (version séparée recommandée)

Industries chimiques et pétrochimique

  • Dioxyde de carbone (CO2), ammoniaque, solvants, etc.

Pétrole et gaz

  • Carburant, kérosène, diesel, éthane, éthylène, interface huile/eau, condensat

Industrie des mines et minerais

  • Poudres, granulés ou graviers, talc, charbon, alumine, etc.

Industrie de l'eau et des eaux usées

  • Chlore, calcium, sodium, brome, etc.

Énergie

  • Propane (GPL) et biocarburants

Applications

Détails du produit

Catégorie de produitTransmetteur de niveau TDR radar à ondes guidées
Autres catégories de produitFlex radar, Freespace radar, Guided microwave, Guided wave radar (GWR), Micropower impulse radar MIR, Micropulse radar, TDR

Caractéristiques techniques

Type de produitTransmetteur de niveau
Principes de mesureRadar à ondes guidées
Type de mesure de niveauMesure en continu
Produit mesuréProduits en vrac, Granulés, Interface liquide-liquide, Liquides, Pâtes, Poudres, Boues, Solides
Contact avec le produitOui
Mesure d'interfaceOui
Pièces en contact avec le produitAcier inox austénitique (1.4404/316L), Alliage austénitique (2.4602/Alliage 22)
Séparateurs du processEPDM, FKM/FPM, Kalrez® 6375

Homologations/Normes

Certifications/Homologations ExATEX, CSA, EAC, FM, IECEx, INMETRO, KGS, NEPSI
Certifications/Homologations AutresWHG
Classe de protectionIP66/67, NEMA6/6X

Communication

Sorties numériquesHART®
Sorties analogiques4…20 mA

Centre de téléchargement

  • Notices techniques et manuels de référence
  • Dépliants et brochures
  • Certifications et homologations
  • Logiciel et pilote
Afficher les téléchargements concernant OPTIFLEX 1300
