OPTIFLEX 1100

Transmetteur de niveau radar à ondes guidées (TDR) pour applications liquides de base

  • Mesure en continu du niveau dans des réservoirs-tampon, des réservoirs de stockage, des collecteurs ou de recyclage
  • Procédure de configuration rapide et intuitive
  • Plage de mesure : 0,7…20 m
  • -50…+100°C; -1…16 barg

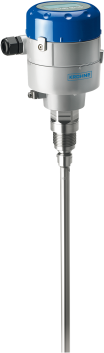

OPTIFLEX 1100 C - Modèle monocâble

Transmetteur de niveau radar à ondes guidées (TDR) OPTIFLEX 1100 C - Modèle monocâble

L'OPTIFLEX 1100 C est un transmetteur de niveau radar à ondes guidées 2 fils qui se base sur la technologie TDR (Time Domain Reflectometry). Il s'agit d'un appareil de mesure de niveau pour les liquides dans des zones à atmosphère non explosive. Le transmetteur de niveau représente également une alternative plus performante que les transmetteurs de niveau traditionnels, tels que les transmetteurs de niveau capacitifs RF ou conductifs. Il offre trois types de sondes, pouvant toutes être raccourcies sur site

Points forts du produit

  • Trois types de sondes, pouvant toutes être raccourcies sur site
  • Retrait du convertisseur de mesure sous conditions de process et rotation de ce dernier à 360° pour faciliter la lecture de l'écran
  • Clavier de l'afficheur directement accessible, sans ouvrir le couvercle

Applications typiques

Généralités

  • Applications de stockage ou de process simple dans des zones à atmosphère non explosive
  • Applications impliquant des bassins, ports ou écluses

Industrie de l'eau et des eaux usées

  • Eau dans des réservoirs de stockage ou de recyclage, des bassins etc.
  • Commande de pompe et protection anti-débordement dans les réservoirs de boues des installations de traitement des eaux usées

Industrie agroalimentaire

  • Contrôle du niveau dans les canaux d'eau des fermes piscicoles
  • Huiles de friture provenant des chaînes de restauration rapide
  • Production d'aliments pour animaux
  • Gestion de l'alimentation du bétail dans des centres d'élevage
  • Récupération du sang dans les abattoirs

Énergie

  • Protection anti-débordement dans les puits de collecte des eaux usées des centrales d'énergie

Machines et appareils / Industrie OEM, industries chimiques

  • Mesure de niveau dans les systèmes de purification de l'eau (skids)
  • Agents de nettoyage pour les machines à laver industrielles
  • Peinture provenant des cabines de peinture
  • Encre provenant des machines de remplissage

Industrie des mines et minerais

  • Ciment dans les petits silos

Automobile

  • Surveillance du niveau de lubrifiants

Applications

Détails du produit

Catégorie de produitTransmetteur de niveau TDR radar à ondes guidées
Autres catégories de produitFlex radar, Freespace radar, Guided microwave, Guided wave radar (GWR), Micropower impulse radar MIR, Micropulse radar, TDR

Caractéristiques techniques

Type de produitTransmetteur de niveau
Principes de mesureRadar à ondes guidées
Type de mesure de niveauMesure en continu
Produit mesuréLiquides, Boues
Contact avec le produitOui
Mesure d'interfaceNon
Diamètre de sonde
  • Coaxiale Ø14 mm / 0,55" (segmentée)
  • Monocâble Ø2 mm / 0,08"
  • Monocâble Ø4 mm / 0,15"
Longueur de sonde4…20 m/
13…65,5 ft
Pièces en contact avec le produitAcier inox austénitique (1.4404/316L)
Séparateurs du processEPDM

Homologations/Normes

Certifications/Homologations AutresEAC
Classe de protectionIP66/67, NEMA4X

Communication

Sorties analogiques4…20 mA
