OPTIFLUX 7300

Débitmètre électromagnétique pour la mesure de liquides à faible conductivité (≥0,05 μS/cm)

  • Tube en céramique à électrodes sans contact, pour les produits à mesurer extrêmement collants et abrasifs
  • Hygiénique et résistant au vide
  • Version à bride ou sandwich : DN25…100 / 1…4¨, max PN40 / ASME Cl 300
  • 3 x 4…20 mA, HART®, Modbus, FF, Profibus-PA/DP, PROFINET
  • Icône/Logo pour la durabilité de la céramique

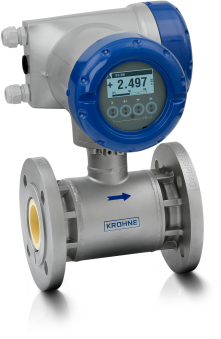

OPTIFLUX 7300 C – Avec boîtier compact en aluminium et bride

Débitmètre électromagnétique OPTIFLUX 7300 C - Avec boîtier compact en aluminium et bride

L'OPTIFLUX 7300 est un débitmètre électromagnétique pour la mesure de liquides à très faible conductivité (≥0,05 µS/cm). Ce débitmètre haut de gamme est particulièrement bien adapté aux applications contenant des produits à mesurer extrêmement collants et graisseux, ayant tendance à former un film isolant. C'est également l'outil de choix pour les applications impliquant des niveaux de vibrations et de bruits élevés ou contenant des produits chimiques oxydants, abrasifs ou toxiques. Le tube de mesure en céramique, étanche aux fuites, résistant aux chocs thermiques et aux effets du vide, est également conforme aux réglementations de l'industrie agroalimentaire (FDA, CE1934/2004). La mesure de débit hygiénique avec des exigences avancées représente donc un champ d'application différent.

Les électrodes de l'OPTIFLUX 7300 se présentent sous la forme de grandes plaques capacitives, installées juste derrière le revêtement céramique. Contrairement aux débitmètres électromagnétiques traditionnels, ses électrodes ne sont pas en contact direct avec le liquide de process. La réception du signal, capacitive et sans contact, entre le produit à mesurer et les électrodes, permet une mesure fiable, même en cas de dépôts de produit non conducteur sur la paroi du tube. Ce débitmètre est disponible avec bride ou en version sandwich (entre brides) peu encombrante. Il comporte des fonctions de diagnostic avancées et diverses options de communication numérique. Une vérification complète de l'OPTIFLUX 7300, sur site et sans interruption du process, peut être réalisée à l'aide de l'outil de service OPTICHECK.

Points forts du produit

  • Mesure de débit bidirectionnelle sur une large plage dynamique
  • Haute résistance chimique : conçu pour les produits à mesurer agressifs, toxiques et abrasifs
  • Mesure stable dans les applications bruyantes, pas d'isolation des électrodes
  • Capteur en céramique matériau 100% étanche à la diffusion
  • Excellentes stabilité et précision dans le temps
  • Fonctions étendues de diagnostic de sonde et de process (selon NE 107)
  • Version bride ou version sandwich
  • En option, modèle à brides ultra robuste pour les constructions à fortes vibrations
  • Adapté pour une utilisation hygiénique (conforme aux réglementations FDA, CE1935/2004 ; homologation EHEDG)
  • Design à passage intégral : pas de pièces mobiles, d'usure ou de perte de charge
  • Vérification de débitmètre sur site avec l'outil de service OPTICHECK

Applications typiques

Généralités

  • Applications avancées avec produit à mesurer très peu conducteur (≥0,05 μS/cm)
  • Produit à mesurer toxique, agressif et abrasif avec teneur en solide jusqu'à 70%
  • Alternative économique aux applications associées aux débitmètres massiques à ultrasons et à effet Coriolis

Industrie chimique et autres industries de process

  • Dosage volumétrique précis d'additifs
  • Liquides et boues corrosifs ou abrasifs
  • Dosage de produits collants et fibreux
  • Émulsions, y compris latex, peintures émulsionnées, etc.
  • (Bio-)alcools, spiritueux, glycols, glycérine
  • Production de matières organiques
  • Produits à base d'huile

Industrie agroalimentaire

  • Mélange et dosage hygiéniques
  • Produits graisseux et huileux (p. ex., huiles végétales)
  • Produits crémeux et laitiers (p. ex., graisse, crème, lait, fromage, yaourt avec morceaux de fruits)

Industrie des mines et minerais

  • fluides non homogènes et abrasifs
  • Ciment et applications similaires

Industrie de l'eau et des eaux usées

  • Eaux d'épuration et boues
  • Eau mélangée à de la graisse, huile et graisse (p. ex., co-digestion anaérobie)
  • Irrigation

Industrie des pâtes et papiers

  • Produits fibreux chimiquement agressifs
  • Produits formant un filtre qui isole les électrodes (verre soluble)
