OPTIFLUX 5300

Débitmètre électromagnétique pour les applications avancées de process et d'étalon primaire

  • Précision de pointe (±0,15%), avec tube en céramique pour les liquides agressifs et abrasifs (≤70% de teneur en solides) jusqu'à +180°C
  • CT : OIML R117, MI-005, etc.
  • Bride : DN2,5…300 / 110…12¨, max. PN40 / ASME Cl 300 ; Sandwich (entre brides) : DN100 / 4¨
  • 3 x 4…20 mA, HART®, Modbus, FF, Profibus-PA/DP, PROFINET
  • Icône/Logo pour la durabilité de la céramique

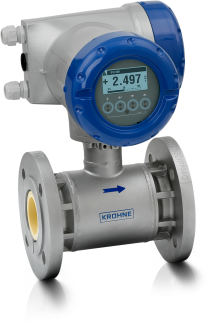

OPTIFLUX 5300 C – Version compacte, avec bride

Débitmètre électromagnétique OPTIFLUX 5300 C - Version compacte, avec bride

L'OPTIFLUX 5300 est un débitmètre électromagnétique à tube de mesure en céramique pour les fluides très agressifs et abrasifs, même avec une haute teneur en solides (jusqu'à 70%). Ce débitmètre électromagnétique de pointe est particulièrement bien adapté aux applications de process de l'industrie de process de produits chimiques et du secteur des mines et minerais. Grâce à ses matériaux de sonde conformes FDA et CE1935/2004, l'OPTIFLUX 5300 peut également être utilisé pour des applications hygiéniques. Avec une incertitude de mesure de seulement ±0,15% (±1 mm/s), c'est l'un des débitmètres électromagnétiques les plus précis disponibles sur le marché. C'est pourquoi les plus grands centres de métrologie utilisent l'OPTIFLUX 5300 comme débitmètre étalon.

Grâce à sa combinaison unique de propriétés des matériaux, comme la dureté et le vernis de surface, la résistance mécanique et la résistance à la corrosion et aux chocs thermiques, l'OPTIFLUX 5300 distance tous les débitmètres électromagnétiques traditionnels. Son option brevetée « référence virtuelle » permet un mode de mesure économique sans disques de masse supplémentaires. Ce débitmètre est disponible avec bride ou en version sandwich (entre brides) peu encombrante. Les deux versions sont résistantes au vide et conformes à la directive pour les équipements sous pression. L'OPTIFLUX 5300 est également homologué pour une utilisation dans des zones à atmosphère explosive. Il comporte diverses options de communication numérique. Une vérification complète du débitmètre, sur site et sans interruption du process, peut être réalisée à l'aide de l'outil de service OPTICHECK.

Points forts du produit

  • Mesure de débit bidirectionnelle sur une large plage dynamique (Ratio R : 1000:1)
  • L'un des débitmètres électromagnétiques les plus précis du marché : seulement ±0,15% / ±1 mm/s d'erreur de valeur mesurée (vm)
  • Appareil de référence pour les organismes de métrologie internationaux
  • Disponible avec la méthode de mise à la masse brevetée « référence virtuelle » : pas de disques de masse nécessaires
  • Résiste aux fluides les plus agressifs et les plus abrasifs
  • Fonctions étendues de diagnostic de débitmètre et de process (selon NE 107)
  • Totalement résistant au vide, avec capteur en céramique matériau de pointe
  • Électrodes cermet ou en platine insérées au moment du frittage
  • Premier débitmètre électromagnétique à tube de mesure céramique conforme à la directive pour les équipements sous pression
  • Résistance à la corrosion et aux chocs thermiques
  • Disponible en version à bride ou sandwich (entre brides)
  • Pas de pièces mobiles, d'usure ou de pertes de charge
  • Vérification de débitmètre sur site avec l'outil de service OPTICHECK

Applications typiques

Généralités

  • Applications extrêmement exigeantes avec liquides propres, agressifs ou abrasifs
  • Mesure fiscale (transaction commerciale)
  • Applications nécessitant un débitmètre électromagnétique d'extrême précision
  • Pour produits à mesurer à faible conductivité (> 1 μS/cm)
  • Applications à teneur en solide maximale de 70%

Industrie chimique et autres industries de process

  • Dosage volumétrique d'additifs extrêmement précis
  • Injection chimique
  • Production de matières inorganiques et organiques
  • Traitement de produits chimiques corrosifs et agressifs (produits acides ou alcalins)

Industrie des mines et minerais

  • Boues non homogènes et abrasives avec particules fines (teneur en solides)
  • Lignes d'alimentation hydrocyclone

Industrie agroalimentaire, industrie pharmaceutique

  • Mélange et dosage de liquides conducteurs
  • Applications SEP/NEP

Industrie des eaux usées

  • Boues et boues sédimentaires
  • Dosage de coagulants et d'agents floculants

Industrie des pâtes et papiers

  • Produits fibreux chimiquement agressifs

Autres

  • Applications d'étalon primaire dans les installations d'étalonnage
